​35KV高压电力电缆

发布时间:2020-09-14访问人数: 1826
35KV高压电力电缆
一、35KV高压电力电缆简介
铜导体和铝导体,作用就是传输电能。一般由具有高电导系数和加工性能好的技术材料制成。高导电系数可以减小导体损耗,加工性能好便于线芯拉制和绞合等加工。
电缆的生产和敷设过程中,经常需要弯曲,为满足电缆的柔软性和可曲度的要求,较大截面电缆导体由多根较小直径的导体绞合而成。10KV及以上交联聚乙烯电缆,均采用圆形规则绞合导体结构。
导体线芯的大小按照横面积计算。比如高压XLPE绝缘电缆,常用的线芯截面有300/400/630/1000/1200/1600/2000等,对于大截面导体,为了减小集肤效应,应采用分割导体结构,800作为分界线。
半导电屏蔽层是电阻率很低且较薄的半导电层,它是改善电缆绝缘内电力线分布的一项措施,内屏蔽也称为导体屏蔽,外屏蔽称为绝缘屏蔽。导体屏蔽是包裹在导体上的非金属或金属电气屏蔽,它与被屏蔽的导体等电位,并与绝缘层良好接触,使导体和绝缘界面表面光滑,消除界面处空隙对电性能的影响,避免在导体与绝缘层之间发生局部放电。
铜芯/铝芯交联聚乙烯高压电力电缆,常用于输配电线路,其额定电压可达到35KV。该电缆需达到或超过以下标准:IEC 60502、BS、DIN、ASTM、GB12706~2008等标准。

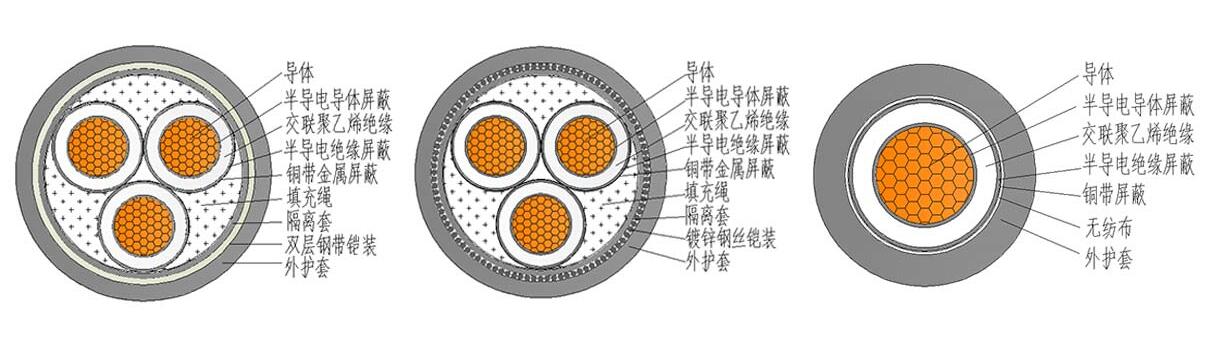

其结构由内至外分别为:1、导体;2、导体屏蔽;3、绝缘层;4、绝缘屏蔽;5、铜带屏蔽;6、填充物;7、包带;8、内护套层;9、铠装层;10、外护套。
二、35KV高压电力电缆型号
YJV/YJLV:铜芯/铝芯交联聚乙烯绝缘聚氯乙烯护套高压电力电缆
YJV22/YJLV22:铜芯/铝芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套高压电力电缆
YJV32/YJLV32:铜芯/铝芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套高压电力电缆
YJV42/YJLV42:铜芯/铝芯交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套高压电力电缆
YJV62/YJLV62:铜芯/铝芯交联聚乙烯绝缘非磁性不锈钢钢带铠装聚氯乙烯护套高压电力电缆
ZR-YJV/ZR-YJLV:铜芯/铝芯交联聚乙烯绝缘聚氯乙烯护套阻燃型高压电力电缆
NH-YJV:铜芯交联聚乙烯绝缘聚氯乙烯护套耐火型高压电力电缆
ZR-YJV22/ZR-YJLV22:铜芯/铝芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套阻燃型高压电力电缆
ZR-YJV32/ZR-YJLV32:铜芯/铝芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套阻燃型高压电力电缆
ZR-YJV42/ZR-YJLV42:铜芯/铝芯交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套阻燃型高压电力电缆
ZR-YJV62/ZR-YJLV62:铜芯/铝芯交联聚乙烯绝缘非磁性不锈钢钢带铠装聚氯乙烯护套阻燃型高压电力电缆
ZR-YJVS2/ZR-YJLVS2:铜芯/铝芯交联聚乙烯绝缘带联锁铠装聚氯乙烯护套阻燃型高压电力电缆
YJY/YJLY:铜芯/铝芯交联聚乙烯绝缘聚乙烯护套高压电力电缆
YJY22/YJLY22:铜芯/铝芯交联聚乙烯绝缘钢带铠装聚乙烯护套高压电力电缆
YJY32/YJLY32:铜芯/铝芯交联聚乙烯绝缘细钢丝铠装聚乙烯护套高压电力电缆
YJY42/YJLY42:铜芯/铝芯交联聚乙烯绝缘粗钢丝铠装聚乙烯护套高压电力电缆
YJY62/YJLY62:铜芯/铝芯交联聚乙烯绝缘非磁性不锈钢钢带铠装聚乙烯护套高压电力电缆
ZR-YJY/ZR-YJLY:铜芯/铝芯交联聚乙烯绝缘聚乙烯护套阻燃型高压电力电缆
NH-YJY:铜芯交联聚乙烯绝缘聚乙烯护套耐火型高压电力电缆
ZR-YJY22/ZR-YJLY22:铜芯/铝芯交联聚乙烯绝缘钢带铠装聚乙烯护套阻燃型高压电力电缆
ZR-YJY32/ZR-YJLY32:铜芯/铝芯交联聚乙烯绝缘细钢丝铠装聚乙烯护套阻燃型高压电力电缆
ZR-YJV42/ZR-YJLV42:铜芯/铝芯交联聚乙烯绝缘粗钢丝铠装聚乙烯护套阻燃型高压电力电缆
ZR-YJY62/ZR-YJLY62:铜芯/铝芯交联聚乙烯绝缘非磁性不锈钢钢带铠装聚乙烯护套阻燃型高压电力电缆
ZR-YJYS2/ZR-YJLYS2:铜芯/铝芯交联聚乙烯绝缘带联锁铠装聚乙烯护套阻燃型高压电力电缆
注:因为铝的熔点较低,所以铝芯电缆是没有耐火型号的。
三、35KV高压电缆电缆常用规格参数
1、额定电压:35KV
2、芯    数:单芯、三芯
3、常用规格:25mm2、35mm2、50mm2、70mm2、95mm2、120mm2、150mm2、185mm2、240mm2、300mm2、400mm2、500mm2、600mm2、800mm2。
四、35KV高压电力电缆使用特性
交联聚乙烯绝缘电力电缆不仅具有优异的电气性能、机械性能、耐热老化性能、耐环境应力和耐化学腐蚀的能力,而且具有结构简单,使用方便,不受敷设落差限制,长期工作温度高(90º),传输容量大等优点。
五、35KV高压电力电缆使用范围
该产品适用于交流额定电压35KV及以下供输配电能固定廒设线路用,电缆导体的最高长期工作温度90度,短路时(最长时间不超过5S),电缆导体最高温度不超过250度。如电力、建筑、工矿、冶金、石油、化工、交通等部门。
