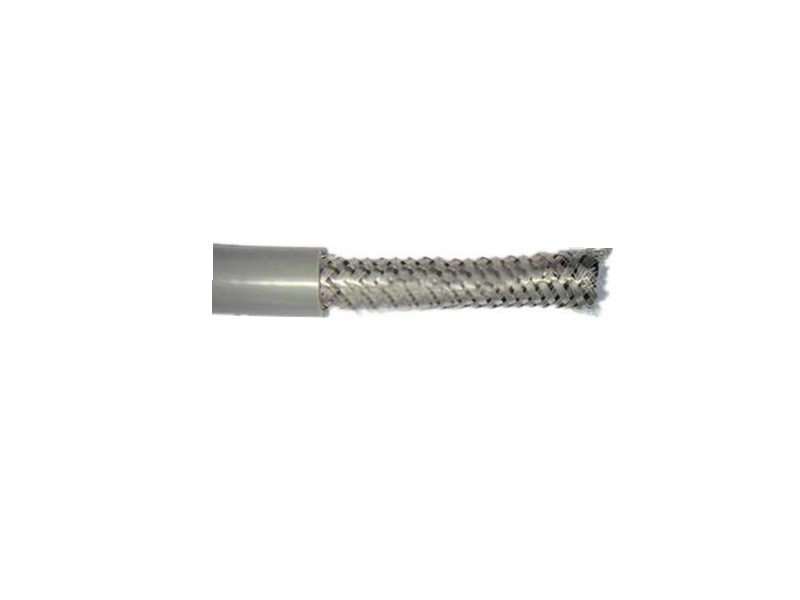

耐弯曲拖链屏蔽电缆

发布时间:2020-09-14访问人数: 269
耐弯曲拖链电缆应用范围:
耐弯曲拖链屏蔽电缆适用于干燥或潮湿的室内,无强应力缓释或强制引导的自由连续往复运动下的安装,工业使用环境下的频繁弯曲场合,如木工机械、机床加工设备、物流输送系统、起重机场合等,对电磁屏蔽抗干扰好。
拖链电缆型号:TRVVP

产品特性:
防水、防油、耐寒、抗紫外线、耐磨、阻燃。
弯曲寿命500万次以上,适用于快速移动的场合。
电缆结构:
导体:多股超细精绞无氧铜丝,符合VDE0295CLASS 6标准
绝缘:特殊混合PVC绝缘
颜色:≤0.5mm颜色表示,棕、黑、蓝、紫、粉红、橙
     ≥0.5mm黑色数字白色号码编号,3芯以上带有黄绿接地线(黄绿可选)
内护套:改性低粘度强力挤压内护套,PVC材质,耐油。
屏蔽:镀锡铜网编织屏蔽,密度80%以上。
护套:特殊改性PVC护套,橙色(RAL2003),黑色(RAL9005)或灰色(RAL7001)
额定电压:≥0.5mm:300/500V;<0.5mm:300/300V
测试电压:2500V
使用温度范围:固定安装:-30℃至+70℃;
            移动安装:-5℃至+70℃;
最小弯曲半径:固定安装:4*电缆外径;
            移动安装:15*电缆外径
代号  型号  规格  近似密度  近似外径
0.2mm2              
SKM  20  03  TRVVP  0.2*3C  47.0  5.8
SKM  20  04  TRVVP  0.2*4C  55.0  6.3
SKM  20  05  TRVVP  0.2*5C  64.0  6.8
SKM  20  07  TRVVP  0.2*7C  84.0  7.8
SKM  20  12  TRVVP  0.2*12C  144.0  10.8
SKM  20  18  TRVVP  0.2*18C  199.0  12.7
SKM  20  38  TRVVP  0.2*38C  391.0  18.1
0.5mm2                 
SKM  50  03  TRVVP  0.5*3C  72.0  7.0
SKM  50  04  TRVVP  0.5*4C  86.0  7.6
SKM  50  05  TRVVP  0.5*5C  102.0  8.2
SKM  50  07  TRVVP  0.5*7C  135.0  9.6
SKM  50  12  TRVVP  0.5*12C  237.0  13.5
SKM  50  18  TRVVP  0.5*18C  333.0  16.0
SKM  50  38  TRVVP  0.5*38C  670.0  23.1
1.5mm2                 
SKM  150  03  TRVVP  1.5*3C  154.0  10.0
SKM  150  04  TRVVP  1.5*4C  188.0  11.0
SKM  150  05  TRVVP  1.5*5C  225.0  12.0
SKM  150  07  TRVVP  1.5*7C  305.0  14.3
SKM  150  12  TRVVP  1.5*12C  551.0  20.5
SKM  150  18  TRVVP  1.5*18C  787.0  24.6
2.5mm2                 
SKM  250  03  TRVVP  2.5*3C  260.0  13.1
SKM  250  04  TRVVP  2.5*4C  319.0  14.4
SKM  250  05  TRVVP  2.5*5C  384.0  15.8
SKM  250  07  TRVVP  2.5*7C  525.0  18.9
4.0mm2                 
SKM  400  03  TRVVP  4.0*3C  350.0  14.8
SKM  400  07  TRVVP  4.0*7C  717.0  21.6
10.0mm2               
SKM  1000  03  TRVVP  10.0*3C  814.0  21.5
SKM  1000  04  TRVVP  10.0*4C  1019.0  23.8
