矿物质绝缘防火电缆

发布时间:2020-09-13访问人数: 1375
一、矿物质绝缘防火电缆简介
矿物绝缘防火型电缆,一种以铜护套包裹铜导体芯线,并以氧化镁粉末为无机绝缘材料隔离导体与护套的电缆,最外层可按需要选择适当保护套。通称MICC或MI电缆。由于其具有优异的耐火性、防爆性,且可耐连续操作温度高达250℃,因此称之为防火型电缆。
常用于重大建筑,高层避难所,高危险工作环境,恶劣环境下使用。其额定电压为0.6/1KV。

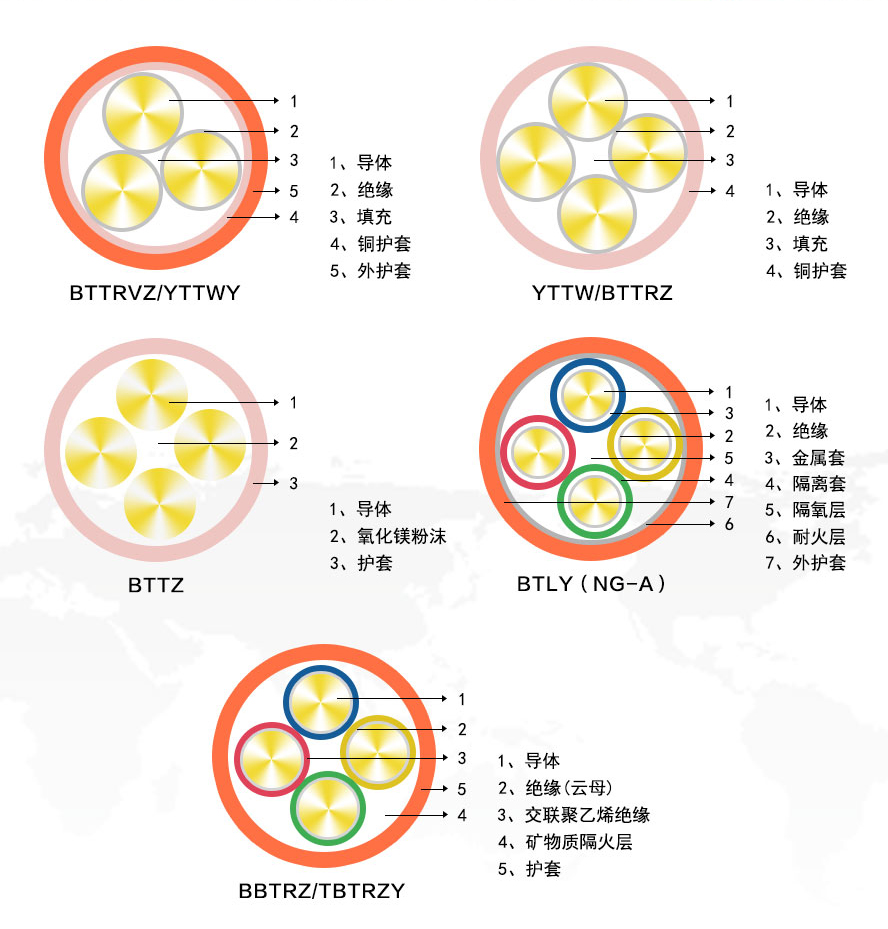

其结构由内至外分别为:1、导体 2、矿物质绝缘层(云母带、氧化镁等) 3、金属套 4、隔离套 5、耐火层 6、外护套
二、矿物质绝缘防火电缆常用型号

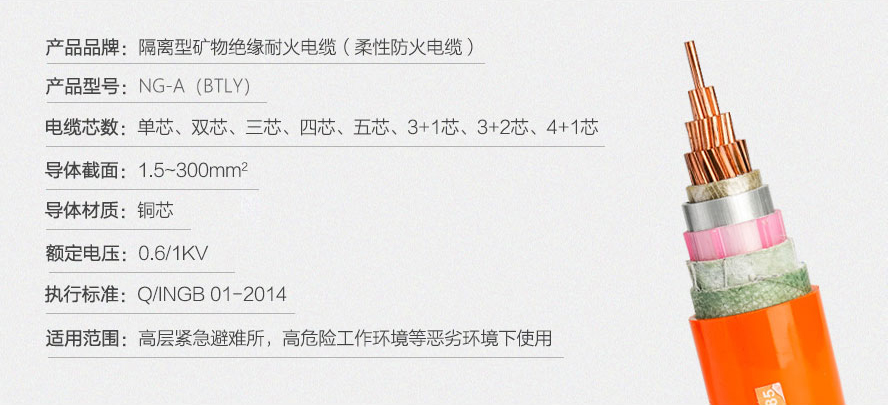

NG-A(BTLY):隔离型矿物绝缘耐火电缆。

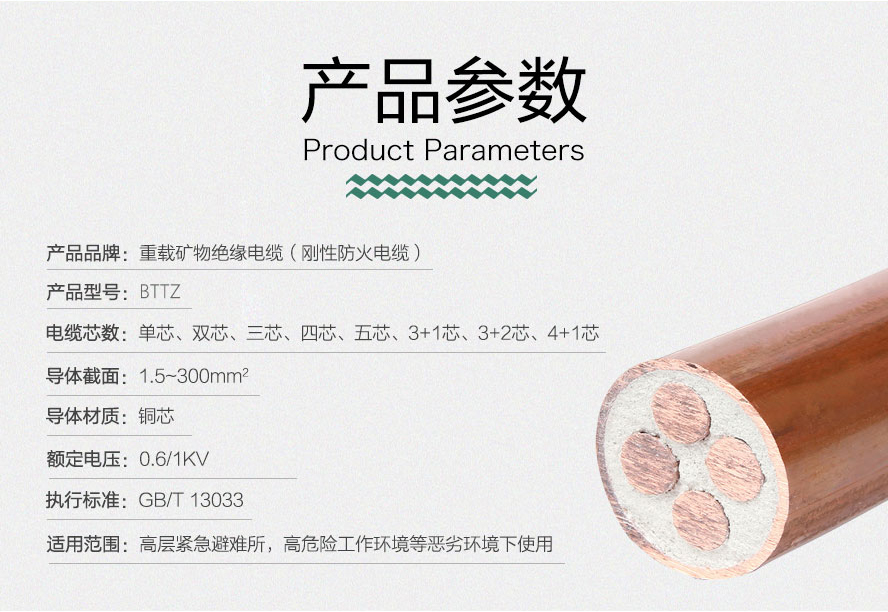

BTTZ:铜芯氧化镁绝缘重载铜护套阻燃防火电缆,又称作重载矿物绝缘电缆。
BTTVZ:铜芯氧化镁绝缘重载铜护套聚氯乙烯外护套阻燃防火电缆。
BTTYZ:铜芯氧化镁绝缘重载铜护套聚乙烯外护套阻燃防火电缆。
BTTQ:铜芯氧化镁轻型铜护套阻燃防火电缆,又称轻型矿物绝缘电缆。

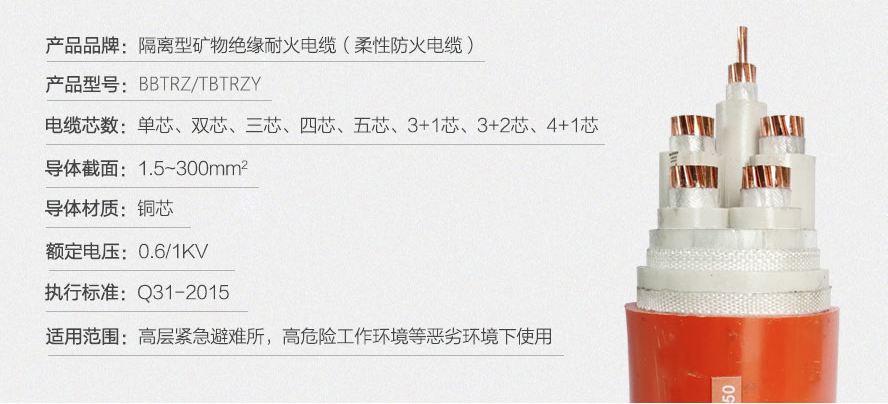

BBTRZ/TBTRZY:铜芯矿物质绝缘柔性矿物绝缘电缆,俗称防火电缆。

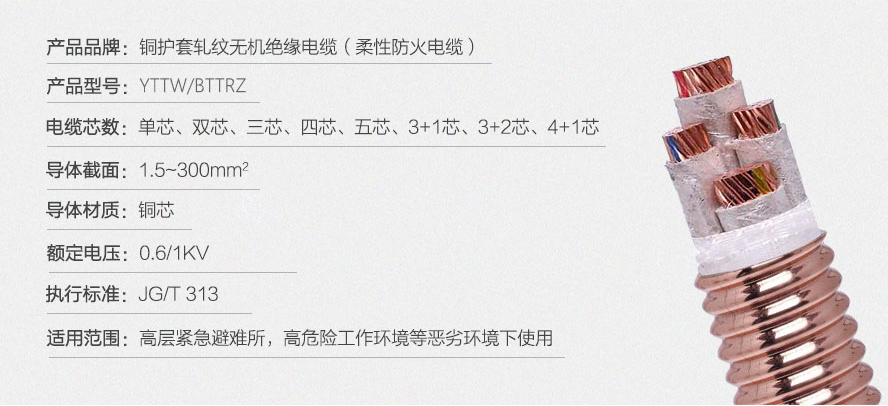

BTTRZ/YTTW:铜芯铜护套扎纹无机绝缘柔性矿物质防火电缆,俗称防火电缆。

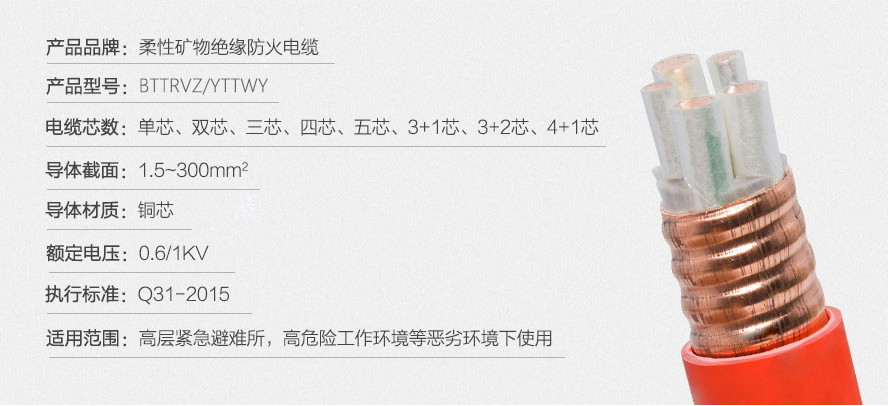

BTTRVZ/YTTWV:铜芯铜护套扎纹无机绝缘聚氯乙烯外护套柔性矿物质防火电缆,俗称防火电缆。
BTTRYZ/YTTWY:铜芯铜护套扎纹无机绝缘聚乙烯外护套柔性矿物质防火电缆,俗称防火电缆。
注:在矿物质绝缘防火电缆中,其结构中含有铜护套的型号,均可以添加外护套,其材质一般为:1、聚氯乙烯(V);2、聚乙烯(Y);3、聚烯烃(E)。
三、矿物质绝缘防火电缆常用规格参数
1、额定电压:0.6/1KV
2、芯数:单芯、双芯、三芯、四芯、五芯、3+1芯、3+2芯、4+1芯
3、规格:1.5mm2——630mm2
4、工作温度:电缆在250℃时可连续长时间正常运行,在1000℃的极限状态下,可作30分钟的短时间运行。
5、允许弯曲半径:单芯电缆不小于电缆外径的15倍,多芯电缆不小于电缆外径的20倍。
四、矿物质绝缘防火电缆使用特性
矿物绝缘防火型电缆不仅使用简单、安装方便,而且还具有良好的耐火性、防爆、防水、耐腐蚀性,且工作温度低、线损小、抗过载能力强、机械强度高、载流量大,使用寿命长、安全性高。
高压电力电缆还具备以下优势:
1、优异的耐火性:
矿物绝缘系列耐火电缆按BS:6387耐火要求设计性能达到;
1)950℃火焰下持续通电180min不击穿;
2)950℃火焰下180min后浸水60min不击穿;
3)950℃火焰下承受180min的敲击振动而不击穿;
2、较高的机械性:
矿物绝缘防火电缆紧固耐用。我们在设计耐火层结构时,考虑了火灾条件笑各种可能的冲击,因而其紧固性能优于钢带铠装电缆。
2、不含卤元素:
我们所生产的矿物绝缘系列的耐火防火电缆,所采用耐火防火型材料中含卤元素为零,因此在燃烧后不会挥发出有毒性和腐蚀性气体,符合国家环保要求。
4、节能环保:
我们所生产的矿物绝缘系列耐火电缆线芯工作温度低于其他类型的电缆,因此在正常工作中BTL系列矿物绝缘电缆的线损低,节约了能耗,在有环保要求的项目中尤其适合应用。
