电力电缆的型号

发布时间:2021-11-03访问人数: 192
电力电缆的型号

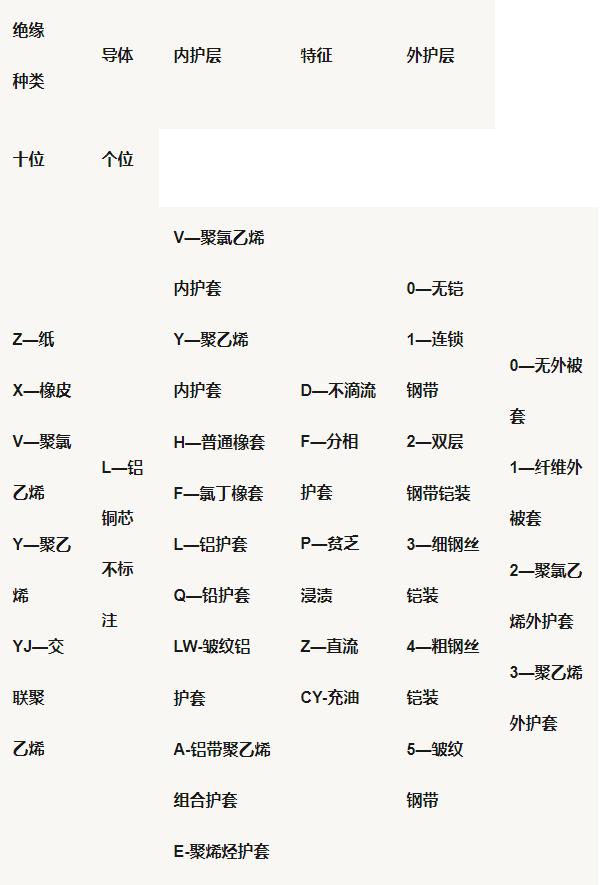

型号内容包含其用途类型、绝缘材料、导体材料、铠装保护层等。在型号后面还注有线芯根数、截面、工作电压和长度。
外护层则以阿拉伯数字编号(两位数)来代表,没有外护层的可不作表示,十位表示铠装层,个位表示外护套。
用汉语拼音第一个字母的大写表示导体材料、绝缘种类、内护层材料和结构特点。
导体材料:铜-T(一般省略)铝-L
绝缘材料:聚氯乙烯-V 聚乙烯-Y
交联聚乙烯-YJ 橡胶-X
例如:YJV表示-交联聚乙烯绝缘(YJ),聚氯乙烯护套(V),铜芯(T铜芯省略)YJLV表示-交联聚乙烯绝缘(YJ),聚氯乙烯护套(V),铝芯(L铝芯)
用数字表示外护层,有两位数字。第一位表示铠装材料,第二位表示外护层材料。
第一位数字-钢带铠装(2),钢丝铠装(3)。
第二位数字-聚氯乙烯(2),聚乙烯(3)。
型号按结构的排列一般按下列顺序:
绝缘材料、导体材料、内护层、外护层。
一般产品用型号、额定电压、规格完整地表示出来。
YJV32-0.6/1kV-3*150+70表示铜芯、交联聚乙烯绝缘、细钢丝铠装、聚氯乙烯护套、额定电压1kV、标称截面为3*150+70的4芯电力电缆。
有些特殊性能和结构特征用汉语拼音的第一个字母大写表示。例如:在绝缘材料前用短线隔开的ZR、D、w、NH等表示阻燃、低卤、无卤、耐火等特性。
外护层则以阿拉伯数字编号(两位数)来代表,没有外护层的可不作表示,十位表示铠装层,个位表示外护套。
在外护层后面还可能有派生代号,如Z表示纵向阻水、B表示低卤、C表示无烟。
例如:YJV22—8.7/15 3×185
表示交联聚乙烯绝缘、铜芯、聚氯乙烯内护套、钢带铠装、聚氯乙烯外护套、8.7/15KV、三芯、185mm2截面电力电缆。
ZLQ20-10-3×95
表示纸绝缘、铝芯、铅包、裸钢带铠装、额定电压10kV、三芯,截面积为95mm2的电力电缆。
ZR—YJV22—8.7/15 3×185,
表示阻燃、交联聚乙烯绝缘、铜芯、聚氯乙烯内护套、钢带铠装、聚氯乙烯外护套、8.7/15KV、三芯、185mm2截面电力电缆。
YJLW02
交联聚乙烯绝缘皱纹铝套防水层聚氯乙烯护套电力电缆。
DZR-VLE33
低烟、低卤阻燃聚氯乙烯绝缘聚烯烃护套细钢丝铠装电力电缆。
WZR-YJLE33
低烟、无卤阻燃交联聚乙烯绝缘聚烯烃护套细钢丝铠装电力电缆。
NH-VV32
铜芯聚氯乙烯绝缘、聚氯乙烯护套细钢丝铠装耐火电力电缆。
