什么是低压电线电缆

发布时间:2020-02-16访问人数: 1487
电缆是用来传送电力或信号电流、信号电压的被覆有绝缘层、保护层、屏蔽层等的导体。按电压分可为高压电缆和低压电缆。低压电缆线路与低压架空线路、低压架空绝缘线路相比虽然造价较高,敷设维护较为困难,但由于它具有运行可靠、不立电杆、不占地面、不碍观瞻、受外界影响较小等特点,而在低压配电系统中得到广泛应用。

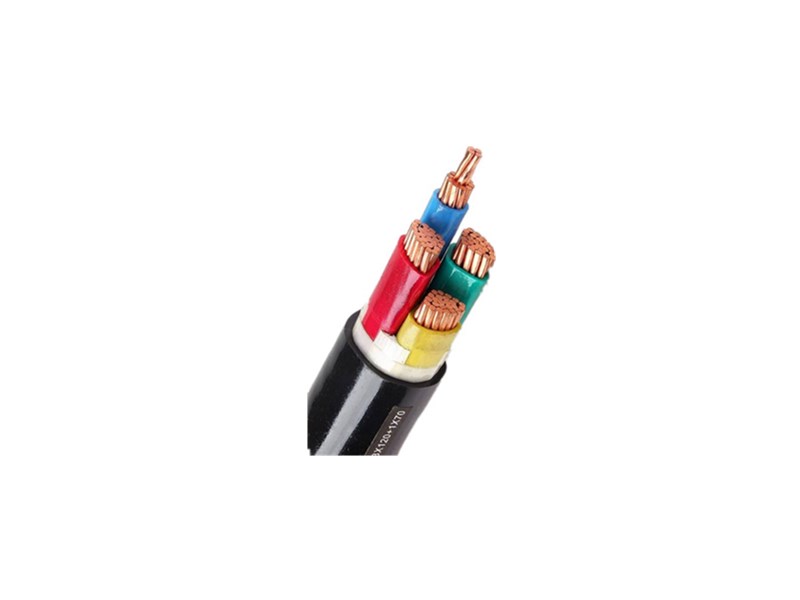

低压电缆结构由线芯、绝缘层和保护层三部分构成。线芯用于传导电流, 一般由多股铜线或多股铝线绞合而成。低压电缆有单芯、双芯、三芯、四芯等几种。双芯电缆用于单相线路,三芯和四芯电缆分别用于三相三线制线路和三相四线制线路, 单芯可以按需要应用于单相制线路或三相制线路。常用的低压电缆线芯截面积有10,16, 25, 35, 50, 70, 95, 120,150, 185, 240 mm等。
首先依据变压器容量和接法,通常0.4kV是Y接,依据630和400的容量,高压输入额外电流是909A和577A;可以依据这个电流作爲临时任务电流去选;当然也可以经过Ig=∑Igt+K*∑Idt,也就是依据临时负载和短期负载停止选择;如今可以开端计算截面,K*Ixu》Ig;Ixu爲电缆允许载流量,Ig爲临时允许任务电流,可依据容量选择也可以依据负载选择;保险起见,按额外容量选择只大不小;K爲不同电缆敷设条件下的校正系数,分空气中单根,空气中多根,空气中穿管,土壤中单根,土壤中多根;系数见设计手册17章附表,内容比拟多;依据Ixu=Ig/K,可以计算出载流量,依据载流量就可以选择电缆;
举例909A,在空气中多根敷设,环境均匀温度35度,允许电缆任务温度65度,间距爲单根导线外径;查手册K=0.865*0.9=0.7785,Ixu=909/0.7785=1168A;1168/2=584A;查载流量,300截面的空气中敷设载流量爲636A,用2根,大于584;所以2根并用可以满足!另外,400kVA的,环境均匀温度35度,允许电缆任务温度65度,单577/0.865=667A,300截面的不满足;所以要看看本人敷设的环境,这里所假定的环境不一定和实践需求的契合!架空导线!
